Комбинированные посевные комплексы серии D с одновременной предпосевной обработкой почвы культиваторной лапой и высевом в дисковый сошник предназначены для рядкового посева зерновых, зернобобовых и мелкосемянных культур по необработанному фону с одновременным внесением с посевным материалом гранулированных минеральных удобрений.

Описание

Комбинированные посевные комплексы серии D с одновременной предпосевной обработкой почвы культиваторной лапой и высевом в дисковый сошник предназначены для рядкового посева зерновых, зернобобовых и мелкосемянных культур по необработанному фону с одновременным внесением с посевным материалом гранулированных минеральных удобрений.

Культиваторная часть посевного комплекса оснащена пятью рядами стоек с плоскорежущей лапой. Сдвоенная пружина создаёт рабочее усилие на лапе 1000Н (120 кг), что позволяет качественно обработать почву на заданную глубину и обеспечивает стопроцентное подрезание сорняков, но предохраняет от поломок агрегата при нагрузке на стойки выше допустимого и снижении тягового усилия.

За культиваторной частью агрегата устанавливается три вида рабочих органов:

1. Бороны с пружинным зубом: позволяют полностью убрать послеследия, оставляемые колёсами и рабочими органами культиватора, создают ровную поверхность поля, дополнительно измельчают почву и уничтожают сорняки.

2. Прикатывающий каток: выравнивает, убирает послеследие и уплотняет почву, выполняет функцию успокоителя, создавая оптимальные условия для работы дискового сошника.

3. Дисковый сошник – обеспечивает качественный высев семенного материала на заданную глубину с последующим прикатыванием рядков, при этом оставляя междурядье рыхлым.

Механизированная загрузка семян, электронный контроль качества работы сеялки, параллельная система вождения позволяет одинаково уверенно вести сев в любое время суток, при любой запылённости и обслуживать комплекс одним трактористом. После окончания посевных работ комплекс легко трансформируется в культиватор, которым можно вести обработку паров и основную осеннюю обработку.

Железные аргументы «ЗА!»

РАМА ПОСЕВНОГО КОМПЛЕКСА

35 фит

● Усиленная рама, жесткая по всем направлениям приложения тяговых усилий;

● В конструкции рамы использованы толстостенные профильные трубы из стали 09Г2С, отличающейся отличной свариваемостью и повышенной прочностью;

● Жесткая, но при этом легкая рабочая часть (рама с рабочими органами) позволяет понизить тяговые усилия трактора;​

●Установка транспортной рамы, позволила разместить стойки лап в пять рядов, что исключило забивание стоек растительными и пожнивными остатками и позволило использовать посевной комплекс с высевом в лапу в условиях повышенной влажности;

● Рама посевного комплекса может использоваться как самостоятельный почвообрабатывающий агрегат — культиватор серии ПК*;

35 фит

Применение гидроцилиндров последовательного соединения обеспечивает равномерный уровень заглубления, упрощает технологическую настройку и снижает нагрузку на раму и рабочие органы. Данное решение позволяет повысить качество обработки почвы и увеличить срок службы посевного комплекса;

● Глубина закладки семенного материала регулируется при помощи клипс на штоках гидроцилидров;

●При изготовлении рамы и рабочих органов комплекса применяются современные технологии, такие как ТВЧ-поверхностная закалка, электроискровое легирование и т.д.;

35 фит

● На раме посевного комплекса устанавливаются легкообслуживаемые распределители семян, которые с высокой точностью распределяют посевной материал.

БУНКЕР ПОСЕВНОГО КОМПЛЕКСА

35 фит
35 фит

● Два варианта расположения бункеров — задне- или переднерасположенный объемом 6,8 м3 (заводская комплектация) либо объемом 10 м3 (опционно);

 Бункер разделен на две части в процентном соотношении 40/60, что позволяет разделять загрузку семян и сухих гранулированных удобрений;

35 фит

● Посевные комплексы с высевом в лапу опционно оснащаются системой внесения жидких удобрений  (типа КАС) с приводом от мембранно-поршневого насоса;

● В целях безопасности эксплуатации на семенном бункере установлены лестницы и ограждения, а также специальное противоскользящее покрытие на поверхности бункера;

● Для быстрой загрузки семенного материала установлен шнековый загрузчик со светодиодным освещением, позволяющий производить загрузку в темное время суток, что позволяет эксплуатировать посевной комплекс в две смены;

35 фит



● Шестиканальное распределение семенного потока — точность дозирования по всей сошниковой группе и минимальное травмирование семенного материала;

35 фит

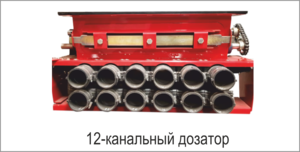

● Двенадцатиканальное  распределение семенного потока (двухконтурное) позволяет вносить удобрения и посевной материал на разную глубину;

● Применение в конструкции современных полимерных и композитных материалов, изготовление дозаторов из нержавеющей стали и полимерных материалов делают его надежным и долговечным даже при работе с минеральными удобрениями;

35 фит

● Кинематическая схема привода дозаторов через вариатор имеет широкий диапазон изменения скорости вращения дозирующих катушек, что позволяет устанавливать нормы высева от 2,5 до 400 кг/га.

35 фит

● В комплекте 2 вида высевающих катушек – стандартные для высева зерновых и зернобобовых культур; и мелкосеменные – для высева мелкосеменных культур таких как рапс, рыжик, люцерна и других;

● Вал вариатора оснащен разрывной муфтой, для предотвращения поломки в случае забивания катушек дозатора..

РАБОЧИЕ ОРГАНЫ ПОСЕВНОГО КОМПЛЕКСА

Комбинированные посевные комплексы серии D

● Рабочие органы (стойки, лапы, диски сошников ) выполнены из высокопрочных сталей, с использованием современных методов термообработки и упрочнения;

● Культиваторные стойки с рабочими органами установлены в пять рядов с шагом 232 мм, пружины создают рабочее усилие не менее 1000Н (120кг) и служат для предохранения от поломок агрегата, при нагрузке на стойки выше допустимого;

● Кратное количество культиваторных стоек и дисковых сошников позволяют проводить сев как в лапу, так и (при переоборудовании) в дисковый сошник;

Комбинированные посевные комплексы серии D

● Благодаря высокому дорожному просвету и расположению культивирующих стоек в шахматном порядке обеспечивается оптимальное прохождением пожнивных остатков между стойками посевного комплекса;

● Для работы в тяжёлых условиях, особенно по увлажнённой почве по следу трактора и бункера, на креплениях стоек за следами трактора предусмотрены специальные отверстия в кронштейнах для дополнительного заглубления при необходимости;

35 фит

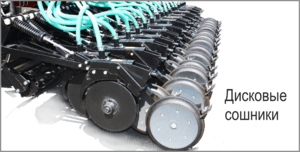

● Дисковые сошники с гарантированной наработкой на подшипниковую группу не менее 200 га на сошник;

35 фит

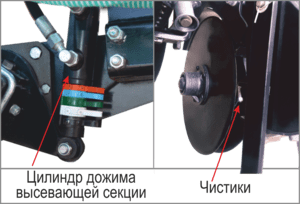

● Дисковая сошниковая группа имеет не только индивидуальную механическую пружинную регулировку, но и регулировку гидроцилиндрами. С  помощью данных регулировок возможно создать давление на дисковый сошник до 82 кг, что позволяет работать на разных типах почвы в разных агроклиматических условиях, при этом выдерживать заданную глубину высева семян;

● Каждый дисковый сошник и прикатывающее колесо имеют индивидуальные чистики, что исключает их забивание;

35 фит

● Укладчик семян (опция) распределяет семенной материал на дне посевного ложа до прохождения прикатывающего колеса, что позволяет исключить разлет семян из борозды;

35 фит

● Рыхлители междурядий (опция) убирают послеследия от прохождения дисковых сошников, создавая ровное покрытие над семенами;

35 фит

● На сошниках установлены двухрядные подшипники марки FKL (Сербия) не требующие обслуживания, данные подшипники по характеристикам имеют прямое сельскохозяйственное назначение и отвечают всем требованиям эксплуатации в экстремальных условиях;

● Все узлы агрегата, за исключением подшипников, гидроцилиндров и шин, производятся на нашем заводе, что значительно упрощает гарантийное и постгарантийное обслуживание техники;

35 фит

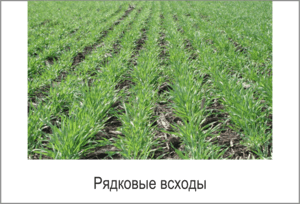

● Возможность устанавливать глубину культивации, равную требуемой глубине посева, выравнивание семенного ложа и поверхности поля, прикатывание посеянных рядков при взрыхленном междурядье, внесение удобрений на необходимую глубину с оптимальной дозировкой, способствует дружным всходам и правильному развитию посевов, с задержкой прорастания сорняков в междурядьях;

35 фит

● Глубина закладки семенного материала регулируется путем перемещения рычага-фиксатора индивидуального прикатывающего колеса;

35 фит

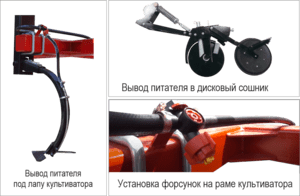

● Для внесения жидких удобрений, на посевной комплекс дополнительно устанавливаются: система трубопроводов, форсунки и питатели, которые подключаются к блоку управления, установленному на бункере посевного комплекса;
● На посевные комплексы серии D имеется возможность дополнительной комплектации системой раздельного внесения семян и сухих гранулированных удобрений, благодаря установке двухконтурного 12-ти канального дозатора, а также рассеивателей удобрений, позволяющих вносить удобрения сплошным способом, или ножей, закрепленных за стрельчатой лапой, которые позволяют вносить удобрения на глубину до 7 см ниже ложа семян.

СИСТЕМА КОНТРОЛЯ ВЫСЕВА И НАВИГАЦИЯ ПОСЕВНОГО КОМПЛЕКСА

Комбинированные посевные комплексы серии D

● Высокая маневренность, транспортная скорость и мобильность, позволяют использовать посевные комплексы на удаленных полях небольших размеров, снижая энергозатраты и повышая производительность.

Посевной комплекс оснащен системой контроля высева, включающую в себя:

– блок запуска муфты, блок сбора данных;

– датчики вращения вала дозатора, вентилятора;

– датчик положения культиватора;

– датчик наполнения бункера, датчик давления бункера;

– датчик забивания семяпроводов.



35 фит

 Заданную норму внесения семян и удобрений обеспечивает давление в емкостях бункера. Для оперативного слежения за герметичностью люков и исправностью других элементов бункера в каждой емкости установлен датчик контроля избыточного давления. При снижении давления в бункере ниже допустимого, на мониторе загорается предупреждающий сигнал;



Комбинированные посевные комплексы серии D

 Электронная система контроля высева и бортовой навигационный комплекс – контроль стабильности работы посевного комплекса и параллельное вождение на базе ГЛОНАСС/GPS;

 Возможность легкой переустановки и использования бортового навигационного комплекса ГЛОНАСС/GPS на опрыскивателях и другой сельхозтехнике.



Технические характеристики

Посевные комплексы серии D

Наименование параметра D-5400 D-7200 D-8500 D-9900 D-10800 D-12000
Рабочая ширина захвата, м 5,4 7,2 8,5 9,9 10,8 12,0
Производительность за 1 час основного времени(при скорости 12 км/ч) га, не менее 5,4 7,2 8,5 9,6 10,8 12,0
Количество дисковых сошников, шт. 36 48 54 66 72 78
Ширина междурядий, см 15
Количество культиваторных стоек, шт 24 32 36 42 48 54
Ширина захвата культиваторной лапы, мм 260мм
Глубина заделки семян, зерновые/зернобобовые, см 3-8/4-6
Норма высева семян, зерновые/зернобобовые, кг/га 2,5-400/35-400
Объём загрузки семян 60%/удобрений 40% 6,8м³,10 м³
Транспортная скорость, км/ч До 20
Габаритные размеры сеялки в рабочем положении, мм: длина 14000 14000 14000 14000 14000 14000
ширина 5500 7200 8700 10000 11000 12000
высота 3800 3800 3800 3800 3800 3800
Габаритные размеры сеялки в транспортном положении, мм: длина 14000 14000 14000 14000 14000 14000
ширина 5500 5520 5520 5520 5520 5520
высота 3800 3800 3800 4200 4400 4700
Масса сеялки без семенного бункера, кг 5700 8000 8500 9500 10500 11500
Срок службы, лет 7
Число обслуживающего персонала, чел 1
Мощность трактора, л.с. 200-250 300-320 320-350 375-420 420-450 450-500
